Koleksyon estasyon orizontal

Pakèt pwodwi

LYSZ15A Garbage koleksyon orizontal se yon konpresyon fatra ak ekipman tretman ak teknoloji avanse ak pwosesis endepandan devlope pa konpayi nou an dapre demann mache domestik la nan ekipman sanitè ak koleksyon fatra ak mòd transfè.

LYSZ15A entegre refize itilize teknoloji konpresyon orizontal. Konpresè a ak sèvo a fatra yo entegre, ak refize nan kay la kolekte dirèkteman nan sèvo a fatra ki fèmen pou diminye volim nan, egzeyat dlo a ak gaz ki genyen nan fatra a, ak Lè sa a, transfere li nan kamyon an fatra retire. Ekipman an gen karakteristik sa yo nan mwens odè, pa gen okenn polisyon segondè, ti zòn okipasyon, fleksib ak sou sa. Li espesyalman apwopriye pou nouvo estasyon transfè ak rekonstriksyon estasyon fin vye granmoun nan zòn iben kote akizisyon tè se difisil ak sit la se piti.

Figi 1-5 LYSZ15A entegre konpresè fatra ak machin sipò li yo

Tablo 1-1 Konfigirasyon nan LYSZ15A entegre compressor fatra

Fonksyon BEDAPYE
LYSZ15A estasyon fatra koleksyon orizontal se sitou itilize pou koleksyon fatra sou rickshaws ak ti machin motè nan mwens pase 1.5 tòn ak mwens pase 1.8 mèt nan lajè, jan yo montre nan Figi 2-1 ak figi 2-2.

Figi 2-1 Materyèl sou rickshaw laFigi 2-2 Chaje mwayen ak ti machin motè

Sijè ki abòde lan aplikasyon
Li se sitou itilize pou koleksyon an ak transfè fatra nan kay la nan lari iben, distri komèsyal, faktori rezidansyèl, lekòl ak lopital.

Estrikti prensipal ak karakteristik pèfòmans

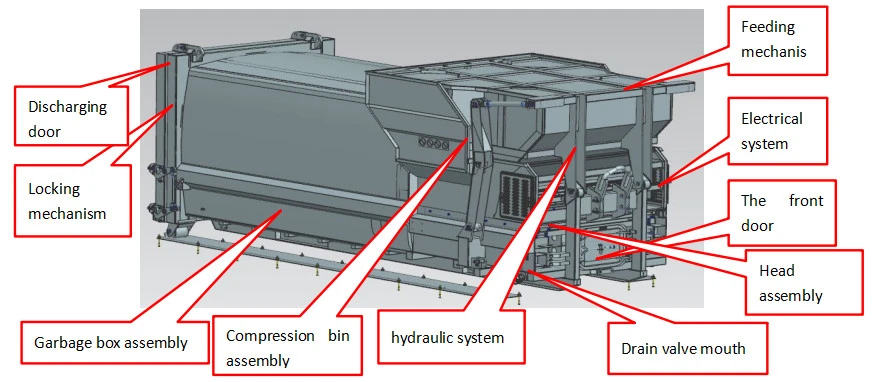

Figi 4-1 LYSZ15A entegre fatra compressor

LYSZ15A entegre konpresyon fatra se sitou konpoze de asanble konpresyon, bwat fatra asanble, 'tèt asanble, dechaje pòt, mekanis manje, mekanis fèmen, sistèm idwolik, sistèm elektrik, elatriye (Figi 4-1) :
Konpresyon binè asanble, bwat fatra se fè operasyon an konpresyon nan eleman yo, sèvo konpresyon se kanal la konpresyon fatra, fatra se konprese veso depo.

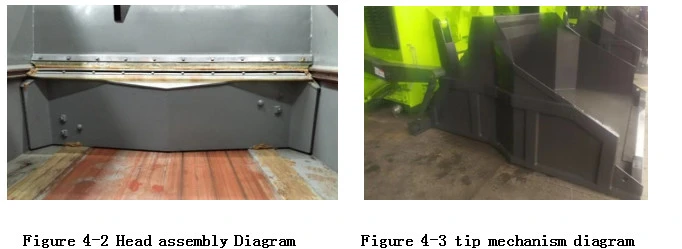

Tèt presyon an se yon mekanis presyon pou peze fatra soti nan sèvo a konpresyon nan sèvo a fatra, ki ka efektivman kraze ak konpresyon fatra a (Figi 4-2).
Asanble devan an se pòt antretyen pou asanble presyon an ak silenn nan konpresyon, epi tou pòt la netwaye pou netwaye fatra a nan kavite a nan tèt la presyon regilyèman.
Egzeyarizasyon pòt se yon aparèy pou dechaje fwote.

LYSZ15A entegral konpresè dechè itilize yon koleksyon bokit dépôt ak mòd transpò. Mekanis nan dépôt se aparèy la manje nan compresseur a epi li enstale nan devan blòk la compresseor (Figi 4-3).

Sistèm elektrik la (Figi 4-4) se sant la kontwòl nan compresseur la. Tout aksyon yo kontwole pa pwogram PLC, ki ka reyalize fonksyon prensipal sa yo: (1) pwoteksyon sistèm idwolik: lè tanperati a sistèm lwil idwolik se wo, sistèm lan pral otomatikman kòmanse sistèm nan refwadisman. Lè tanperati a lwil oliv twò ba, sistèm lan otomatikman kòmanse sistèm nan chofaj lwil idwolik, jiskaske tanperati a lwil oliv monte nan tanperati ki apwopriye a (si ou vle); (2) sik konpresyon otomatik ka reyalize, lè peze bouton an sik konpresyon, tèt la presyon ka otomatikman deplase tounen ak lide nan chanm konpresyon; (3) Ka reyalize dyagnostik fot otomatik, lè compressor a pa ka travay nòmalman, ka otomatikman jije kòz la fòt, epi montre sou ekran an; (4) Alam presyon: Lè fatra a nan bwat fatra a ap peze nan kondisyon yo mete, pa analize valè presyon an nan sistèm idwolik la, ki soti nan pèspektiv sekirite, ekipman pwoteksyon ak efikasite, sistèm lan pral otomatikman alam nan moman sa a.

Sistèm idwolik (Figi 4-5) : tout estasyon ponp idwolik enstale sou bracket a kalite tiwa ponp, estrikti kontra enèji, ekonomize enèji ak pwoteksyon anviwònman an. Eleman prensipal yo nan sistèm lan adopte mak byen koni nan kay ak aletranje asire segondè fyab ak bri ki ba.

Prensipal paramèt teknik nan pwodwi a
Tablo 5-1 espesifikasyon teknik nan LYSZ15A entegre konpresè fatra

Avantaj prensipal
1、 Fonksyonèl karakteristik analiz
1.aparèy anti-rebondi mete nan chanm konpresyon an, ki gen fonksyon yo nan kraze ak anpeche fatra rebondisman (Figi 6-1).

1.2、Avèk sekans sekans fonksyon kominikasyon nan ekipman pou pouvwa twa-faz, li se pratik ak rapid chanje faz la nan motè a san yo pa rewiring.

1.3 、Avèk LCD ekspozisyon fonksyon, ka montre operasyon an nan ekipman an sou ekran an, ki gen ladan men pa limite a: ekspozisyon lajan fatra dinamik, konsèy misoperasyon, ekipman kouri estati, fòt pwòp tèt ou-dyagnostik ekspozisyon, fonksyon ajisteman pwogram.

1.4、Avèk alarm plen presyon epi montre fonksyon.

1.5、Otomatik chalè dissipation ak chofaj fonksyon nan sistèm idwolik (si ou vle).

1.6、Doub fonksyon kontwòl nan fil ak manyen (kontwòl san fil si ou pa kase) (Figi 6-2).

1.7 、Avèk ijans sispann kontwòl fonksyon.
1.8 、Lè tèt la konpresyon se nan nenpòt pozisyon, li ka fòse retounen nan ti jan an premye k ap travay.
1.9、Avèk alarm otomatik fòt ak otomatik dyagnostik fonksyon.
1.10 、Pòt dèyè nan bwat ekipman an adopte bwat idwolik. Konfigirasyon estanda: ouvèti a ak fèmen nan pòt la dèyè nan bwat la ekipman ka dirèkteman kontwole nan kamyon an nan kamyon an fatra detache pa pran fòs soti nan sistèm nan idwolik nan pouse a. Si ou vle: Li patrone pa sistèm kontwòl elektrik la nan trolley a ak kondwi pa yon ti inite pouvwa ti. Li ka dirèkteman kontwole ouvèti a ak fèmen nan pòt la tounen nan kamyon an fatra retire

1.11、The aparèy la gen GPS pwezante fonksyon, data transmission fonksyon, fonksyon aleka, fonksyon sèvis entelijan (si ou vle).
2、 Entwodiksyon nan estabilite ak fyab
2.1 、kote yo ak plak anba nan chanm konpresyon LYSZ15A yo soude ak segondè fòs asye segondè epesè ≥8mm.
2.2 、kote yo ak plak anba nan asanble LYSZ15A tèt yo soude nan asye fòs segondè ak epesè ≥8mm.
2.3 、Dustbin kòm yon antye se yon estrikti gwo, plak epesè ≥4mm, materyèl: Q355B.
2.4 、Tout sifas metal ekspoze yo trete ak prevansyon rouye, ak asye nan kontak dirèk ak fatra yo trete ak asid pik, fosfat ak pasivasyon.
2.5 、Ekipman an adopte PLC kontwòl, ka otomatikman ajiste rouye a nan silenn nan lwil oliv dapre chaj la nan konpresyon fatra, se konsa ke fatra menm ak kontra enfòmèl ant distribye nan bwat la.
2.6 、eleman kle nan ekipman an: blòk idwolik valv, ponp lwil oliv, motè ak eleman kontwòl elektwonik adopte mak byen li te ye nan kay ak aletranje. Eleman elektrik kle satisfè estanda sekirite CE ak adopte enpèmeyab ploge nan konsepsyon (Figi 6-4).


2.7 、Tout arbr hinges yo te fè nan bi espesyal pwòp tèt ou-lubrifyan oswa bi jwenti, ak sifas la piston rod nan silenn lan plake ak chrome, ki te gen gwo rezistans mete ak rezistans korozyon asire lavi sèvis li yo nan anviwònman piman bouk.
3、 Entwodiksyon nan ekonomize enèji ak pwoteksyon anviwònman an
3.1、Ti zòn etaj, pa gen okenn konstriksyon sivil oswa sèlman konstriksyon sivil senp, ekonomik ak pratik, fleksib, apwopriye pou koleksyon an ak transfè nan tout kalite fatra nan kay la.
3.2、Hand-ki te kenbe bwat kontwòl fil bouton, efektivman amelyore anviwònman an k ap travay nan operatè yo.
3.3、Patante mekanis dechaje fèmen ak sele estrikti, asire ke pwosesis la konpresyon ak pwosesis transfè dechè, pa gen okenn flit dlo egou.
3.4 、LYSZ15A entegre konpresè fatra se kondwi pa yon ponp sèl lè sistèm lan bezwen presyon segondè oswa yon ponp doub lè sistèm lan bezwen gwo vitès, ki se efikas ak ekonomize enèji ak pwodiksyon chalè ki ba.
4、 Pwodwi karakteristik ak avantaj
4.1、Bon pèfòmans anviwònman an, pa gen okenn ekspoze, gaye, fenomèn depoze nan pwosesis la nan fatra docking ak transfè.
4.2 、LYSZ15A compressor estasyon ponp idwolik, konpayi nou an itilize efikasite segondè, ekonomize enèji, pèfòmans serye nan ponp lan doub, domestik ak etranje pwodwi menm jan an jeneralman itilize yon kondwi ponp sèl.
4.3 、Compressor dechaje pòt mekanis pòt, pwodwi domestik ak etranje ki sanble jeneralman adopte konpresyon nan sele bann pa ka ajiste mòd fèmen, konpayi nou an itilize reglabl clearance mekanis konsepsyon egzat nan konpresyon nan sele. Bon sele (Figi 6-5). Pòt la dechaje anti-dekoupe aparèy sekou presyon adopte yon estrikti fèmen doub idwolik pou anpeche fenomèn nan dekouraje ki te koze pa fòs la reyaksyon nan bann sele a (Figi 6-6).
4.4、LYSZ15A konpresè yo bay ak yon priz dlo egou sou chak bò dlo egou soti nan compresseur yo (Figi 6-7).

Figi 6-5 Dyagram Schematic nan bloke mekanis figi 6-6 Schematic nan fèmen pòt idwolik nan aparèy pòt pòt figi 6-7 dyagram nan aparèy egzeyat dlo

Pwosesis operasyon an prezante
1、LYSZ15A entegre compressor (Figi 7-1).


1.1、Apre rezidan iben yo k ap viv koleksyon fatra pa scooter imen, twa wòch oswa ti kamyon nan konpresyon an, fwote a nan mekanis nan manje konpresyon nan bokit la kawotchou, ak enstitisyon operasyonèl pral fwote nan chanm konpresyon fatra a, bouton konpresyon operasyon pou vide nan fatra a chanm konpresyon, repete pwosesis la jiskaske rapò a plen nan lapolis la, Se espwa anwo a kouvri pi wo a sèvo a konpresyon epi li se nan eta a transfè.
1.2、 Packing jwenn sou otobis la
Kamyon fatra dechaj la nan charite a vide devan an nan compressor la, se konsa ke kwòk la nan bra a rale aliyen ak zen an nan konpresè a, ak kamyon an fatra dechaje nan charite a opere rale konpresè a sou yo ak fèmen konpresè a.
1.3、 Garbage transit
Kòmanse kamyon fatra retire yo pran compresseur a plen nan fatra soti nan estasyon an fatra ak nan peyi a oswa lòt sit jete fatra.
1.4、Dumpster unloading (Figi 7-3)
Apre kamyon an rive nan peyi a oswa lòt sit jete fatra, aparèy la fèmen nan pòt la dechaje sou konpresè a dechaje nan sistèm nan idwolik nan kamyon an, ak Lè sa a, mekanis nan leve nan boom lan opere leve konpresè a jiskaske fatra a nan bwat la se konplètman dechaje.

Figi 7-2 Dechaje nan fatra Figi 7-3 Dechaje nan bwat fatra

Enstalasyon ekipman ak kondisyon dlo ak elektrisite
Kliyan ka detèmine konfigirasyon an nan ekipman estasyon fatra ak machin ki baze sou kote jeyografik lokal yo ak kapasite jete fatra. Figi sa a (Figi 8-1) montre solisyon an estanda yon sèl-ti jan nan LYSZ15A entegre konpresè fatra pou referans ou sèlman.

Kondisyon pouvwa sèl-pozisyon: Kliyan an dwe bay twa-faz, senk-fil, 380V / 10kW ekipman pou pouvwa ekstèn, ekipe ak brekè a sikwi ki koresponn ak pwoteksyon flit (Nan< 30ma).="" the="" distance="" between="" the="" power="" supply="" and="" the="" compressor="" shall="" not="" be="" more="" than="" 10="">

Kondisyon sous dlo: dlo konvansyonèl, tiyo konsomasyon minimòm lan se pous.
Kondisyon bilding: LYSZ15A bilding dwe gen yon wotè klè nan omwen 6m, yon pòtay dwe gen yon wotè klè nan omwen 5.5m, ak yon lajè pòtay nan omwen 4m.
Desen yo ak enstriksyon teknik sèlman montre kondisyon yo enstalasyon nan ekipman an. Designer a ka konsepsyon enstalasyon yo tankou lojman anplwaye, twalèt, dlo byen ak sediman byen dapre kondisyon ki antoure yo. Pou fasilite dredging, li rekòmande ke tank la septik yo mete deyò.

8-1 LYSZ15AYon sèl plan konstriksyon estasyon
