7 tòn lave ak bale kamyon

Ⅰ. Apèsi sou pwodwi a

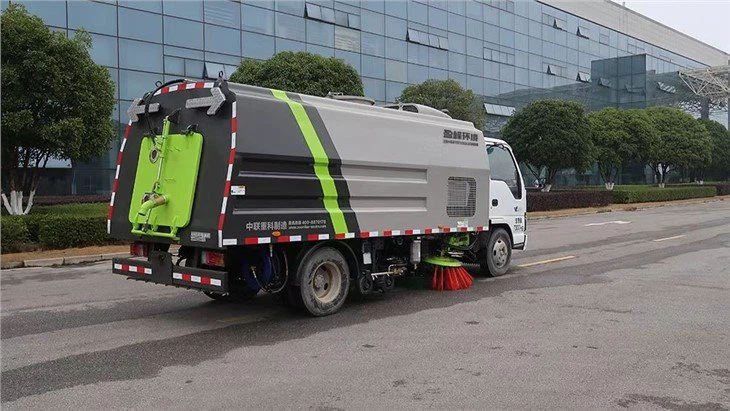

ZBH5070TXSQLE6 7 tòn kamyon lave ak bale se yon machin asenisman ki gen gwo efikasite devlope pa ZOOMLION ki entegre fonksyon yon bale wout ak yon machin netwayaj wo-presyon. Machin nan adopte chasi Qingling Klas II, epi li modifye lè yo ajoute motè oksilyè ak aparèy transmisyon li yo, fatra, aparèy netwayaj, sistèm rediksyon pousyè, bouch pou aspirasyon, sistèm netwayaj presyon ki wo, sistèm idwolik, sistèm elektrik ak lòt konpozan.
Machin nan gen fonksyon miltip, bèl aparans, ak pèfòmans siperyè nan efikasite segondè, pwoteksyon anviwònman ak fyab.

Ⅱ.Apèsi sou fonksyon
Li adopte estrikti a patante nan optik vètikal gòch ak dwa plis sant-monte bouch lajè bati-an presyon wo dlo espre ba plis bò gòch ak dwa segondè presyon ba espre (nimewo patant ZL200820052390.7). Bwòs la bale se ba nan pri, bouch la lajè gen gwo pwòpte, ak baton an espre bati-an gen yon bon Splash ak efè prevansyon polisyon. Konpozan prensipal yo achte globalman, lè l sèvi avèk ponp dlo wo-presyon mak entènasyonal pi popilè, ajutaj ak enpòte kle konpozan idwolik ak elektrik, ak pèfòmans ekselan ak operasyon serye. Li gen anpil fonksyon tankou netwayaj pave, bale, netwaye, bò wout, netwayaj fasad twotwa, elatriye, osi byen ke bale plen, bale gòch, bale dwat, bale plen, bale gòch, bale dwat, lave plen, bò gòch. bale Gen 10 mòd operasyon nan lave, lave dwat, ak aspirasyon pi bon kalite, espre ang devan, espre dèyè, zam espre segondè-presyon ka netwaye siy wout, tablo afichaj, elatriye. Endikatè pèfòmans teknik ak ekonomik yo nan nivo dirijan domestik, ak se pwodwi referans endistri rekonèt.

Ⅲ. Dimansyon aplikasyon

Li apwopriye pou netwayaj mekanize, netwayaj, flite ak repwesyon pousyè nan wout iben, gran wout, kare, ayewopò, waf, tinèl, pon, mi izolasyon, koub ak fasad twotwa.

Ⅳ .Estrikti prensipal ak karakteristik pèfòmans

1. Chasi
Chasi. Li adopte QL1070BUKACY modifikasyon chasi dezyèm klas ki te pwodwi pa Qingling Automobile co, Ltd, ki gen bon jan kalite serye ak pèfòmans ki estab. Chasi a satisfè sis estanda emisyon nasyonal yo.
Motè.Li adopte motè dyezèl 4KH1CN6LB/KA000028 ki te pwodwi pa Qingling Isuzu (Chongqing) Engine Co, Ltd., ak yon maksimòm pouvwa nèt nan 87kW, yon deplasman nan 2999ml, ak yon maksimòm koupl / vitès nan 290N·m / {{7} }r/min.

2. Motè oksilyè a ak transmisyon li yo
Motè oksilyè. Li adopte motè dyezèl 4JB1-TCH nan Qingling Isuzu (Chongqing) Engine Co, Ltd., ak yon maksimòm pouvwa nèt 67 kW /3000 r/min, ak emisyon li yo rive nan twa estanda nasyonal yo. Avèk klòtch otomatik matche li yo, fanatik la ak ponp dlo-wo presyon ap kouri otomatikman lè vitès motè oksilyè a rive nan valè konsepsyon san operasyon manyèl.

3. Fanatik
Itilizasyon espesyal fanatik santrifujeur segondè-efikasite konpayi an pou lave ak bale machin ki fèt espesyalman pou pwodui sa a gen karakteristik efikasite segondè, bri ki ba, koub rezistans plat, lajè zòn efikasite segondè, travay serye ak lavi sèvis long.
4. Bouch
Li adopte yon santral doub-aspirasyon entegral super-lajè bouch aspirasyon, ki gen yon gwo lajè pou aspirasyon pousyè tè nan 1600mm, gwo pwòpte ak bon efè; baton espre long ranje li yo ekipe ak yon mekanis rapid-lage ak chanjman rapid pou antretyen fasil, ak fòs enpak koule dlo li yo se gwo epi yo ka dirèkteman Se dlo egou yo voye nan pò a aspirasyon, ak to a absòpsyon dlo egou. se wo, espesyalman baton an espre long egzeyat ekipe ak yon kouvèti revèsib sele, ki ka efektivman anpeche polisyon dlo nan pwojeksyon, epi li se zanmitay anviwònman an, fyab, ak pèfòmans ki gen rapò. Li kapab tou ajiste ang lan lave nan ranje a long nan bouch nan sifas wout la dapre polisyon an nan sifas wout la fè efè a netwayaj pi byen.
5. Boom
Konbine ba espre netwayaj wo-presyon. Boom nan espre netwayaj wo-presyon konpoze de boom espre gòch ak dwa ak boom nan espre enteryè nan bouch la. Li tache ak bouch la oswa andedan bouch la. Wotè boom nan espre soti nan tè a fiks pandan operasyon an epi li pa chanje ak chaj la nan machin nan antye. Li ka rive jwenn ak estabilize efè a netwayaj pi bon. Baton yo espre gòch ak dwa yo ka balanse deyò epi yo retracte, ak aksyon sa a otomatikman kontwole pa sistèm nan kontwòl elektwonik. Lajè espre bò gòch ak dwa boom yo ka ajiste kòmsadwa pou evite entèferans ak twotwa a oswa ray de pwotèksyon. Yo nan lòd yo fasilite ajisteman an, antretyen ak ranplasman nan bouch la, baton an espre nan bouch la fèt yo dwe rale soti byen vit, epi yo te deklare yon patant nasyonal.

6. gòch ak dwa Bale-disk
Disk vètikal vètikal gòch ak dwa sèvi ak yon sèl silenn lwil oliv pou kontwole leve a ak balanse, ki gen bon pèfòmans anti-kolizyon, pri ki ba ak operasyon serye. Pami yo, baleyèr a doub pou netwaye ak bale te jwenn yon patant nasyonal (nimewo patant 200820052391.1), ak fonksyon evite kolizyon li yo te jwenn yon patant nasyonal (nimewo patant 00224174.9). Li gen fonksyon pou netwaye sifas wout la ak lave fasad twotwa a.

7. Fatra
Li fèt ak yon estrikti corrugated asye pur, ki entegre kèk tank dlo pwòp ak posode fatra. Se fatra a jete ak egzeyate ak yon ang egzeyat nan 45.

8. Ponp dlo presyon wo
Li adopte ponp dlo wo-presyon enpòte pou lave ak bale machin, ak yon presyon rated nan 10 MPa, fò pèfòmans k ap travay, sekirite ak fyab, ak lavi sèvis long.

Yon mekanik otomatik likidasyon lave bobin enstale nan dèyè a dwat nan machin nan lave ak bale, ekipe ak yon kawotchou wo-presyon 20m, ki ka itilize yo netwaye machin nan lave ak bale tèt li ak lòt ekipman ak enstalasyon.

10. Aparèy espre segondè presyon
Gen yon sistèm espre ki ba-presyon nan fen fatra a, ki ka itilize kòm yon machin espre pousyè wout ak refwadisman wout an ete.

11. wo-presyon pòtatif espre zam
Se zam nan espre pòtatif nan modèl sa a ekipe ak yon konektè rapid, ki ka fasil konekte oswa dekonekte nan bobin la lave. Sèvi ak yon zam espre men ki kenbe, efikasite netwayaj la wo, efè a bon, ak operasyon an pi pratik ak pi an sekirite.

12. Operasyon Mode
Gen yon varyete de mòd opere yo chwazi nan. Sistèm nan te mete kanpe yon total de 10 mòd fonksyònman: eskanè konplè, eskanè gòch, eskanè dwa, eskanè lave konplè, eskanè lave gòch, eskanè lave dwat, lave konplè, lave gòch, lave dwat, ak aspirasyon pi bon kalite. Itilizatè a ka chwazi yon mòd operasyon apwopriye pou operasyon selon bezwen operasyon yo. Apre yo fin chwazi mòd operasyon an, operasyon an kòmanse ak yon sèl bouton, ak tout òganizasyon ki bezwen patisipe nan operasyon an pral otomatikman pwolonje epi opere nan lòd preskri a. Lè li nesesè yo sispann operasyon an, fèmen yon sèl-bouton, tout mekanis opere nan travay yo pral otomatikman sispann kouri nan lòd la preskri epi retounen nan eta orijinal la.

13. Plizyè aparèy pwoteksyon otomatik
Sa a machin lave ak bale ekipe ak aparèy pwoteksyon otomatik tankou mank dlo nan tank dlo pwòp la ak dlo plen nan fatra a pou pwoteje machin lave ak baleye kont domaj nan kondisyon travay espesifik tankou mank dlo ak dlo plen oswa move operasyon.

14. Sistèm alam vwa
Veyikil sa a ekipe ak yon sistèm alam vwa ki ka voye yon varyete alam vwa ak mesaj rapid pandan operasyon ak dechaje. Gen mesaj vwa rapid tankou "Nivo dlo tank dlo a ba, epi operasyon netwayaj la pa ka fèt", "Tank dlo egou a ranvèse, tanpri peye atansyon sou sekirite". Gen plizyè mesaj mizik rapid ak mesaj alam gwonde.

15. Koulè videyo sistèm vi dèyè (si ou vle)
Kamera a enstale sou bò dwat la ak dèyè baleyèt la, epi li enstale yon ekspozisyon koulè nan taksi a. Pandan operasyon an, ou ka tcheke ak kontwole efè netwayaj nan taksi a. Ou ka navige lè ranvèse pou anpeche kolizyon dèyè.

Ⅴ. Mòd operasyon
7 tòn kamyon lave ak bale adopte mòd kontwòl "ekran ekspozisyon plis kontwolè plis panèl operasyon otobis CAN". Lè operasyon an kòmanse ak sispann, aparèy operasyon yo tankou ogmante ak bese bouch pou aspirasyon an, retraksyon ak dewoulman plak bale a, ak retraksyon ak dewoulman baton espre gòch ak dwa yo ka kontwole pa yon sèl bouton, ki. se fasil pou opere. Operasyon veyikil la reyalize pa 3 aparèy opere, de nan yo ki nan taksi a ak youn se sou panèl la opere sou bò dwat la nan dèyè machin nan.
Ekspozisyon ekran. Sitiye sou tab la opere nan taksi a, li se sitou itilize pou divès kalite lave ak bale operasyon nan machin yo.

Operasyon panèl. Sitiye devan levye chanjman chofè a, li se sitou itilize yo kòmanse ak sispann motè oksilyè a.

Ⅴ.Paramèt teknik prensipal yo nan pwodwi a

Ⅵ.Avantaj prensipal yo nan pwodwi a

1. pèfòmans siperyè
Layout nan aparèy netwayaj la. mwent adopte estrikti teknik patante nan "sant-monte de bale vètikal plis sant-monte lajè bouch bati-an-wo presyon dlo espre baton plis sant-monte-wo presyon bò espre baton", ak entegre baton yo espre bò gòch ak dwa. ak bouch pou aspirasyon yo. Aranjman an jeneral se inik, yon inisyativ domestik. Konpare ak lòt aranjman, li gen karakteristik ekipman operasyon santralize, distans konstan ant bouch ak tè a, operasyon kontinyèl ak lis tankou absòpsyon fwote-flushing-egou, mwens pwojeksyon, gwo pousantaj absòpsyon dlo egou, gwo lajè netwayaj, ak netwayaj segondè. efikasite.

Fatra a gen yon estrikti avanse.Se kò a bwat fatra ki fèt ak yon sèl-kouch estrikti asye pur corrugated, ki se roman nan fòm, bèl, korozyon ki reziste, gwo nan volim, ak san fondasyon. Ka fatra a ka jete ak egzeyate nan yon gwo enklinasyon bak, epi sediman an ak fatra nan dlo egou yo ka otomatikman egzeyate. Yon aparèy netwayaj espre wo-presyon enstale nan bin fatra a, epi tank dlo egou a ka otomatikman netwaye apre yo fin jete fatra a, sa ki diminye anpil entansite travay operatè yo, epi bwat fatra a ekipe ak yon aparèy alam prevansyon debòde.

Bale disk.Disk vètikal vètikal gòch ak dwa sèvi ak yon sèl silenn lwil oliv pou kontwole leve a ak balanse, ki gen bon pèfòmans anti-kolizyon, pri ki ba ak operasyon serye. Pami yo, baleyèr a doub pou netwaye ak bale te jwenn yon patant nasyonal (nimewo patant 200820052391.1), ak fonksyon evite kolizyon li yo te jwenn yon patant nasyonal (nimewo patant 00224174.9). Li gen fonksyon pou netwaye sifas wout la ak lave fasad twotwa a.

Boom aparèy.Baton yo espre bò gòch ak dwa wo-presyon yo entegre ak bouch yo pou aspirasyon, lè l sèvi avèk yon aranjman "V" ki gen fòm, ak idwolik yo opere retractable. Ka ang nan "V" ki gen fòm ak ang nan bouch la wo-presyon dlo ka ajiste. Distans ki genyen ant bouch la ak tè a se konstan, ak koule dlo a gen yon gwo fòs enpak. Li ka byen kolekte dlo egou epi li gen fonksyon anti-kolizyon ak reset otomatik; segondè-presyon inivèsèl bouch yo mete sou bò gòch ak dwa baton espre wo-presyon. , Ka lave miray izolasyon wout la ak waf izolasyon;
2. bon kalite
Konfigirasyon Pwodwi pou Telefòn segondè. Ponp dlo-wo presyon, tiyo debòde, tiyo dechaje, motè prensipal ak oksilyè, eleman kontwòl elektrik, elatriye se mak byen li te ye nan kay ak aletranje, ak bon jan kalite ekselan ak pèfòmans serye.

Konpozan kontwòl elektrik

3. san danje epi serye
Ekipe ak yon sistèm alam vwa. Yon varyete alam vwa ak mesaj rapid ka bay pandan operasyon ak dechaje.

Kontwolè alam vwa

Ekipe ak travès sekirite bin fatra.Ka bay pwoteksyon sekirite serye pandan operasyon antretyen

Sistèm idwolik ak alam flit lwil oliv. Ekipe ak anti-flit, nivo lwil oliv ak tanperati lwil oliv aparèy alam otomatik (nimewo patant: 20082005 3218.4) tank lwil oliv pou fè pou evite ensidan an nan yon gwo kantite flit lwil idwolik ak tanperati lwil oliv twòp. An menm tan an, lè sistèm nan koule lwil idwolik akòz aksidan, toujou gen ase lwil idwolik ranpli divès fonksyon apre antretyen.

4. Fonksyon divès
Mòd operasyon miltip. Pwodwi sa a ka chwazi yon varyete de mòd opere selon kondisyon wout yo. Apre yo fin chwazi mòd nan fonksyone, demaraj la ak fèmen nan chak mekanis opere otomatikman kontwole pa pwogram nan, ak operasyon an entelijan yon sèl-bouton. Mòd fonksyònman nan pwodui sa a gen ladan netwayaj konplè ak operasyon bale, operasyon netwayaj gòch ak bale operasyon, operasyon netwayaj dwat, operasyon balayage wout plen, operasyon baleye wout gòch ak operasyon bale wout dwat, elatriye.
Fasil antretyen

Konsepsyon estriktirèl la rezonab ak bon jan kalite a nan pati yo se serye.Plak bale pwodwi sa a ranje sou bò gòch ak dwa veyikil la, ak baton espre ak bouch pou aspirasyon yo ranje nan mitan machin nan, ki se pratik pou asanble, demonte ak antretyen; se yon aparèy flòch enstale nan bin fatra a pou fasilite netwayaj bin fatra a; tiyo idwolik, elektrik Tiyo yo ranje nètman ak lòd, ki se pratik pou jwenn fay ak ranplasman eleman. Konsiderasyon konplè yo te bay konsepsyon divès pati, epi ase espas antretyen rezève. An menm tan an, Pwodwi pou Telefòn premye klas nan kay ak aletranje yo itilize asire bon jan kalite pwodwi ak pèfòmans, epi redwi anpil pousantaj echèk pwodwi.
