Kamyon tank dlo 12 tòn
ZBH5123GSSEQE6B 12 tòn tank dlo kamyon se yon awozwa nouvo kalite devlope pa konpayi nou an.
Pwodwi Entwodiksyon
Ppwodwispesifikasyon
ZBH5123GSSEQE6B 12 tòn tank dlo kamyon yon nouvo-kalite awozwa devlope pa konpayi nou an.Li itilize Dongfeng tip Ⅱ chasi, adapte pa ekipman operasyon espesyal ak sistèm kontwòl. Ekipman Operasyon Espesyal ki gen ladan ekipman lave devan duckbilled, ekipman lave mitan couverture, ekipman pou awozwa dèyè ak kanon dlo.
12 tòn kamyon tank dlo se plizyè nan fonksyon ak bèl nan aparans. Li gen pèfòmans efikas, anviwònman, serye ak siperyè.
Fonksyon
12 tòn kamyon tank dlo reyalize pou flite dlo sou wout la epi mete pousyè tè a, epi li ekipe ak kanon dlo alontèm ki disponib pou flite nan yon distans.
Aaplikasyon
Li aplike nan wout iben ak netwayaj kare ak operasyon flite dlo.
Myon estrikti ak karakteristik pèfòmans
1,Chassis
Dongfeng kaipute EQ1125SJ8CDC otomobil klas II chasi adopte pou modifikasyon. Chasi a gen dwa konplè endepandan pwopriyete entelektyèl e li gen karakteristik portabilite, ekonomize gaz ak segondè fyab. Chaochai CY4SK361 oswa Yunnei D25TCIF1 motè gen pèfòmans siperyè. Anjeneral pale, chasi a se yon chasi machin komèsyal ak pèfòmans pri segondè nan Lachin.

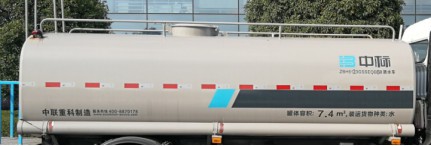

2,Water sitèn
Volim total tank dlo a se 8.65m³, volim efikas 7.4m³. Tank dlo a gen gwo volim ak tan k ap travay long. Tank dlo a adopte metòd analiz eleman fini pou optimize konsepsyon an, e li te pase tès fyab strik la. Tank dlo a adopte teknoloji avanse yon sèl-fwa anbalaj fòme, robo otomatik soude, tès pénétration nondestructive, pa gen okenn flit dlo ak lavi sèvis long. Tank dlo a adopte pwofesyonèl anti-korozyon kouch asire efè a anti-korozyon.
3,Sistèm kanal ba presyon
Ponp dlo presyon ba:li adopte ponp pi popilè pwòp tèt ou-aspirasyon doub-impulser, vitès rated se 148 0 rpm, rated presyon k ap travay se 0.9MPa, ak rated koule se 60 m³ / h.Li gen efikasite segondè ak fyab.
Front duckbilled lave ekipman:Se ekipman lave devan duckbilled kontwole pa valv pneumatik on-off, k ap aplike pou lave sifas wout la ak twotwa. Direksyon flite nan vaporisateur duckbilled ka ajiste lib atravè estrikti espesyal. Lajè a flite se pa mwens pase 8m.
Mekipman pou lave couverture:ekipman lave mitan kouvèti gen yon jè konik tou de sou bò gòch ak bò dwat pou sipòte lave bidirectionnelle, ak tout sa yo kontwole pa valv pneumatik on-off. Ang flite a kapab ajiste lib atravè ajisteman manch wotasyon espiral yo. Li kapab lave 6 liy alafwa.
Rekipman pou awozwa zòrèy:ekipman awozwa dèyè itilize tiyo pneumatik on-off pou kontwole sou ak sou bouch awozwa dèyè. Lajè awozwa a se pa mwens pase 14m lè ouvèti 2 bouch awozwa dèyè an menm tan.
Aparèy awozaj vètikal.Aparèy awozaj vètikal la divize an aparèy awozaj vètikal gòch ak aparèy awozaj vètikal dwat, ki enstale sou bò gòch ak bò dwat dèyè veyikil la respektivman, epi yo itilize tiyo manyèl boul la pou kontwole ouvèti ak fèmti awozaj la. chemen.
kanon dlo:se kanon dlo te fè nan aliminyòm alontèm zam dlo, ke yo te enstale sou bò dwat la nan tab operasyon. Zam dlo a ka vire 0- 360 degre, epi kò zam la sipòte operasyon anplasman updown. Vire ak trese manch ajisteman an devan kò zam la ka ajiste fòm flite dlo a (kolòn oswa konifòm) epi fèmen kanon dlo a. kanon dlo a kontwole pa valv manyèl pou chanje sou oswa etenn zam dlo a. Distans flite a se pa mwens pase 38m.
4,Ometòd perasyon
Se machin nan kontwole pa valv boul manyèl, epi chak fonksyon ka kontwole separeman. Aparèy duckbill devan an, aparèy lizyè dèyè, awozwa dèyè ak aparèy irigasyon vèt yo kontwole pa valv boul manyèl pou louvri epi fèmen, ki se pratik ak fleksib. Se pou kontwole dlo a louvri epi fèmen pa valv boul manyèl ak fòm nan jè dlo (silendrik oswa konik) ajiste. Klan mizik la ak switch dekolaj pouvwa yo entegre sou konsole sant taksi a.
Pwensipal paramèt teknik yo
| Item | Unit | Paramètr | ||
Paramèt machin yo | twotwa mas | KG | 4700 | |
Mas total maksimòm | KG | 11995 | ||
gwosè fòm (longè * lajè * wotè) | mm | 7115,7685×2165×2804,2550 | ||
Min clearance tè | mm | 230 | ||
volim efikas | m3 | 7.4 | ||
maksimòm volim nan sitèn | m3 | 8.65 | ||
Pèfòmans opere | vitès opere | km/h | Ⅰ:10,Ⅱ:17 | |
Max netwaye dlo r presyon | MPa | 0.9 | ||
netwaye dlo egzeyat | L/min | 480-900 | ||
devan lajè duckbilled lave | m | Pi gran pase oswa egal a 8 | ||
voye lajè | m | Pi gran pase oswa egal a 14 | ||
Dèyè bouch konik flòch lajè | m | Pi gran pase oswa egal a 24 | ||
kanon dlo flite ranje | m | Pi gran pase oswa egal a 38 | ||
ponp dlo leve | m | 90 | ||
oto-priming leve | m | 6.5 | ||
Kondwi | Maksimòm gradyan akseptab | pousan | 30 | |
distans frenaj (chaj plen) | m | Mwens pase oswa egal a 10 | ||
Min dyamèt vire | m | 14.6 | ||
Paramèt chasi | kalite, manifakti | EQ1125SJ8CDC | ||
chèz | 3 | |||
kalite motè, manifakti | CY4SK361 | D25TCIF1 | ||
motè rated pouvwa | 125kw/2500r/min | 110kw/3000r/min | ||
Maksimòm pouvwa nèt motè | 122kw/2500r/min | 105kw/3000r/min | ||
Modèl transmisyon | 6TS55E | 6G40 | ||
Mgen avantaj
1. Pèfòmans siperyè
Sitèn dlo a avanse nan estrikti. Kò sitèn dlo a sèvi ak materyèl Q235A, enteryè a adopte konsepsyon estrikti tanpon tablo anti-vag, ak underbed itilize estrikti ankadreman. Sa yo asire fòs ak rèd nan estrikti an jeneral.
2.Ebon jan kalite xcellent
Segondè konfigirasyon akseswar. Ponp dlo presyon ki ba se yon mak byen koni nan Lachin, ak bon jan kalite ekselan ak segondè fyab.
3.Safe ak serye
Li gen jwè mizik entelijan, ki ka jwe mizik pandan tan opere pou prekosyon epi raple pyeton ki antoure a pou evite.
Si ou vle limyè flèch. Li ka jwe yon wòl avètisman nan operasyon an epi raple pyeton ki antoure yo pou evite.
4.Fonksyon divès kalite
Li ekipe ak ekipman lave devan duckbilled, mitan ekipman lave couverture, dèyè ekipman soupoudre pou flite dlo sou wout la epi mete pousyè tè a.
Konfigure aparèy awozaj vètikal dèyè. Senti vèt la ka wouze.
Ekipe ak kanon dlo alontèm. Itilize pou flòch aleka oswa oksilyè batay dife.
Ekipe ak aparèy pwòp tèt ou-priming. Li itilize pou sit ki manke dlo tiyo presyon. Li ka itilize pou ajoute dlo nan sous dlo ki pa presyon tankou kanal ak rezèvwa pou reyalize adisyon dlo endepandan.
Configured interfaces rezève. Divès fonksyon yo ka elaji selon bezwen pèsonalize kliyan yo, tankou drenaj presyon atravè interfaces, elatriye.
5. Santretyen egzekite
Se sistèm nan ba-presyon vwa navigab ekipe ak yon ekran filtre, ki ka efektivman filtre enpurte ak prolonje lavi sa a ki sèvis nan ponp dlo a ba-presyon. Se filtè a ranje nan yon pozisyon pratik pou operasyon pèsonèl.
Ofonksyon perating
| Item | Name | Picture | Fonksyon | Sestrikti &Fmanje |
1 | Ekipman lave devan duckbilled |
| Aplike pou lave wout la ak kare, elatriye | Flushing lajè: 8 m |
2 | Mwayen couverture lave ekipman |
| Aplike pou lave wout la ak kare, elatriye | Flushing koule: 660l / min |
3 | Ekipman awozwa dèyè |
| Aplike pou lave wout la ak kare, elatriye | Koule awozwa 480L / min |
4 | Kanon dlo |
| Li se itilize pou flòch aleka ak operasyon oksilyè batay dife, epi li ka Thorne nan tout direksyon | Dlo pou kontwole koule 510L / min |
5 | Aparèy awozaj vètikal |
| Awozaj senti vèt | Vide koule 580l / min |
6 | Aparèy pwòp tèt ou priming |
| Li ka itilize nan kote ki gen yon mank de dlo tiyo presyon reyalize adisyon dlo endepandan | Wotè pwòp tèt ou priming 6.0m |
7 | Koòdone rezève |
| Li ka itilize pou lave machin ak netwayaj pwen fiks | Kontwole pa valv boul manyèl, 1-konektè kat pous rezève. |
Oaparèy opsyonèl
| Item |
Name | Picture |
Fonksyon |
Sestrikti &Fmanje |
1 | Aparèy espre anwo |
| Flite pousyè ak prevansyon kou solèy ak operasyon refwadisman | Sitiye nan do a nan tèt tank dlo a, ekipe ak bouch espre asye pur. |
2 | Pi ba aparèy espre |
| Flite pousyè ak prevansyon kou solèy ak operasyon refwadisman | Sitiye sou ratèl la dèyè, ekipe ak bouch espre asye pur, ak gwo koule espre ak bon efè repwesyon pousyè tè. |
3 | Aparèy pwòp tèt ou priming |
| Awozaj senti vèt | Bò gòch ak bò dwat yo respektivman ekipe ak twa tip kanna bouch, ki sitiye sou tou de bò nan tèt tank dlo a. Ka ang bouch la dwe ajiste abitrèman pou fòme yon rido dlo ak ang diferan |
4 | Sistèm flite pestisid |
| Flite pestisid pou elimine ensèk ak trete maladi | Aplikatè a sitiye nan mitan an nan bò dwat la nan veyikil la, bwat reyaktif la sitiye nan mitan an nan bò gòch nan veyikil la, epi li ekipe ak yon bobin nan kawotchou 20m ak yon zam espre men ki kenbe. |
5 | Sistèm netwayaj presyon ki wo |
| Lave machin ak netwayaj pwen fiks | Li sitiye nan mitan an ak bò nan veyikil la, ekipe ak kawotchou kawotchou 10m ak zam espre pòtatif. |
6 | Ba presyon bobine asanble |
| Li ka itilize pou lave machin ak netwayaj pwen fiks | Li ekipe ak 20m kawotchou, bobin ak espre zam, ki sitiye sou platfòm operasyon dèyè a |
7 | Otomatik kanon dlo |
| Itilize pou flòch aleka ak operasyon oksilyè batay dife | Ranje Pi gran pase oswa egal a 38m |
Baj popilè: 12 tòn dlo tank kamyon, Lachin, founisè, manifaktirè yo, Customized, bon mache, rabè, nan stock
